NovaCarts High Resolution Tracing

Hochaufgelöste Erfassung von I/O-Signalen

Im Überblick

Simulationsmodelle für Elektro- und Hybridfahrzeuge, wie die Simulation von Elektromotoren oder induktiven Ladevorgängen, erfordern sehr kleine Simulationsschrittweiten im Bereich von wenigen Mikrosekunden bis teilweise sogar im Nanosekunden-Bereich. Diese Modelle lassen sich in der Regel nicht mehr mit Standardprozessoren betreiben, sondern benötigen leistungsfähige FPGA-Karten.

Zudem stellt die zunehmende Komplexität der Steuergeräte für Elektromotoren und der zugehörigen Simulationsmodelle neue Anforderungen an die Analyse des Steuergeräte- und Modellverhaltens. Dies erhöht den Zeitaufwand in der Entwicklung und erfordert eine hochaufgelöste Erfassung von I/O-Signalen sowie zugehörigen Modellvariablen im FPGA. Die Software „NovaCarts-High Resolution Tracing“ (NC-HRTRACE) unterstützt Anwender dabei, das Zeitverhalten dieser Modelle sowie der I/Os hochaufgelöst zu erfassen und ermöglicht so eine schnelle und präzise Analyse – auch mit höchster Bandbreite.

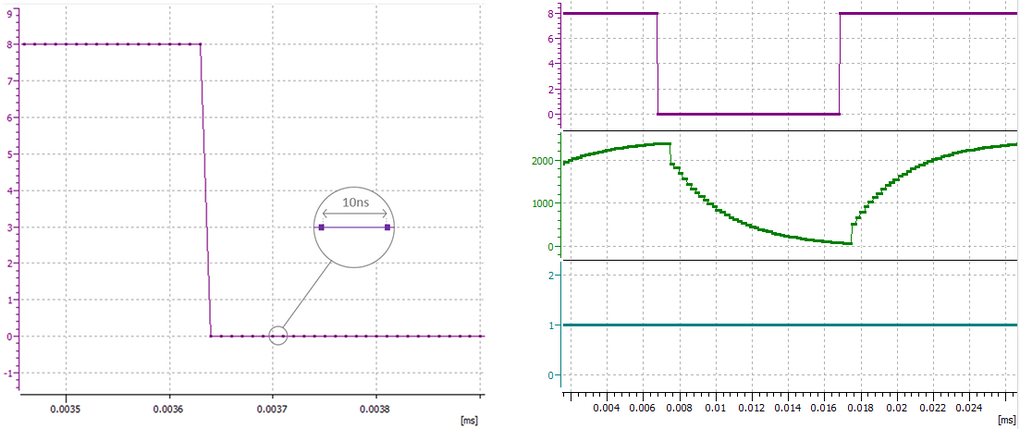

NC-HRTRACE bietet ein nach ASAM standardisiertes Interface (XiL API Capturing) für die Steuerung der hochaufgelösten Aufzeichnung. Jedes I/O-Signal der Karte sowie alle definierten internen Modellvariablen können als Trigger-Signale verwendet und erfasst werden. In der aufgezeichneten Datei lässt sich das Trigger-Signal als virtuelles Signal hinzufügen. Zur Triggerung der Aufzeichnung können – vergleichbar mit den Möglichkeiten eines Oszilloskops – beispielsweise Schwellwerte und Flanken angegeben werden. Für die Analyse der Vorgeschichte, die zu einem Fehlverhalten eines Steuergeräts geführt hat, lassen sich Pre- und Post-Trigger konfigurieren. Damit können auch Signale vor und nach einem Trigger-Ereignis flexibel aufgezeichnet werden.
